ทางเลือก ทาง เทคโลโลยีของ Linear

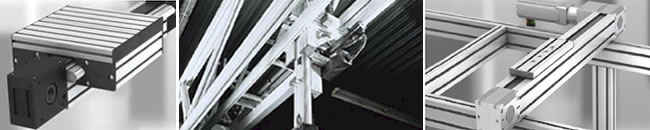

ขับเคลื่อนด้วยระบบสายพานไทม์มิ่ง โมดูล
การขับเคลื่อนด้วยสายพานไทม์มิ่งเหมาะสมเป็นพิเศษสำหรับงานที่ต้องการ การเคลื่อนที่ ด้วย ความเร็วสูงและงานที่ต้องการ ขยายความยาวของระยะวิ่ง ได้ สายพานไทม์มิ่งถูกออกแบบตาม ขนาดสำหรับการใช้งานร่วมกับ อลูมิเนียม โปรไฟล์ ซึ้ง สามารถ กำหนดความยาวที่ต้องการ ได้ ด้วยคุณภาพและประสิทธิภาพที่ สูง ของ item อลูมิเนียมโปรไฟล์เราจึง สามารถเชื่อมต่อ ควายยาวของ โปรไฟล์ ด้วยวิธีการยึดจับพิเศษ ทำให้สามารถออกแบบ Timing-Belt Linear ได้ยาวถึง 24 เมตร โดย สามารถเคลื่อนที่ได้อย่าง คล่องตัวไม่มีสะดุด
Linear units – การผสมผสานอย่างลงตัว
เราสามารถ คิด solution ของ linear ได้หลากหลาย รูปแบบ การประกอบ shaft โดยการ ล็อกเข้ากับ ร่อง ของโปรไฟล์ ด้วย shaft clamp ทำให้เรามีทางเลือก ที่ จะใช้ โปรไฟล์ ตั้งแต่ขนาด 20*20 mm. ไปจนถึงขนาด 320*160mm.ตามความเหมาะสมของงาน ที่คุณออกแบบ ทั้งยังสามารถ กำหนด ตัวเคลื่อนที่ (roller guides) ที่รับ น้ำหนักได้ ตั้งแต่ 400 N จนถึง 7,600 N รวมถึงออกแบบ ระยะการเคลื่อนที่ ที่ได้ยาวกว่า 6,000 mm.
Linear Units ที่ใช้ การขับเคลื่อนด้วยสายพานราวลิ้นต้องการการดูแลรักษาน้อย การเคลื่อนที่ จะอยู่บน โปรไฟล์ พร้อมด้วยสไลด์แนวตรงที่สอดรับกัน แคร่สไลด์ และส่วนประกอบในระบบขับเคลื่อนด้วยสายพาน มีชุดประกอบสายพานราวลิ้น , ชุดขันสายพานราวลิ้น และ ในบางกรณี ชุดสายพานราวลิ้นแบบดึงไปดึงกลับ จะถูกนำมาติดตั้งเข้ากับตัวสไลด์และตัวแกน Item เสนอข้อแนะนำการเคลื่อนที่แบบลูกกลิ้งซึ่งสามารถผสมผสานเข้ากับระบบการเคลื่อนที่ของสายพานราวลิ้น ซึ้งรับน้ำหนักได้หลากหลาย สามารถเลือกใช้ให้เหมาะสมกับน้ำหนักและความเร็วที่ต้องการ
- Roller Guide 5 D6
- Roller Guide 8 D6
- Roller Guide 8 D10
- Roller Guide 8 D14
- Roller Guide 8 D25
ระบบการขับเคลื่อนของ item เข้ากันได้ดีกับการทำงานของมอเตอร์ทุกรูปแบบ เพราะว่าสามารถเชื่อมต่อเข้ากับเพลา ตัวประกบ และตัว เชื่อมต่อต่างๆ งานดาย

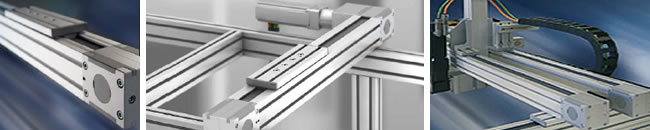

ชุด Linear KLE – ระบบที่ ทำสำเร็จพร้อมใช้งาน
เป็นชุดไลเนียร์ที่มีความแม่นยำสูงสะดวกในการ ติดตั้ง เลือกขนาด ความยาวได้ตามต้องการ
- ระบบการทำงานมีความปลอดภัย และความสะอาด สูง ไม่มีมลพิษที่เกิดจากการทำงาน
- ขับเคลื่อนด้วยสายพานราวลิ้นจึง ต้องการการบำรุงรักษาต่ำและ ทนทาน
- ชุดขับเคลื่อนที่หลากหลายสามารถทำให้เชื่อมต่อเข้ากับมอเตอร์รุ่นใดก็ ได้เป็นอย่างดี
- ระบบการทำงานแบบพร้อมสรรพกับสายพานราวลิ้น
- ประกอบสำเร็จรูป นำไปติดตั้งได้ทันที
- ระยะเวลาการจัดส่งสินค้ารวดเร็ว
- ง่ายในการติดตั้งและบำรุงรักษา
ชุดลิเนียร์ KLE จาก item ให้สมรรถนะการทำงานที่ดีเยี่ยมแม้ในพื้นที่เล็กๆ ตัวชุดสไลด์ลูกปืนแบบ สไลด์แนวตรง และตัวขับราวลิ้น เป็นระบบสำเร็จรูป สายพานราวลิ้นจะถูกประกอบย้อนกลับผ่านโปรไฟล์ซึ้งนำมาสู่การใช้งานที่ ทนทานรวมถึงการล้อมรอบด้วยอุปกรณ์ป้องกันตัวขับเคลื่อน
เป็นผลให้แกนเคลื่อน ที่เหลือถูกอัดแน่นและปิดผนึก
ร่องของโปรไฟล์ Item ช่วยให้ การประกอบ Linear เป็นไปอย่างง่ายดาย และมีคุณภาพสูง
เลือกชุดไลเนียร์ที่สมบูรณ์ได้หลากหลายความยาวตามความต้องการ เรามีชุดขับเคลื่อน สายพานราวลิ้น แบริ่ง และ ตัวประกอบตาม รองรับ ตามระยะที่คุณต้องการ
เติม น้ำยาหล่อลื่นสำหรับตัวแบริ่ง และตัวRoller ทุกๆ 6 เดือน หรือทุกๆ 2,500 KM.
- Acceleration: max. 10 m/s²
- Travel speed: max. 10 m/s
- Stroke length (max.): 5700 mm
- Applied load (max.): 1500 N
KLE linear unit มีความแม่นยำสูง ค่าความแม่นยำ อยู่ที่ ± 0.1 mm.
Linear Unit KRF – รับน้ำหนักได้สูงเมื่อเทียบกับขนาด
- ด้วย การผสมผสานของ ความแข็งแรง ที่สูงของ ชุดเคลื่อนที่ และโปรไฟล์ที่ รองรับ
- เลือก ชุดขับเคลื่อนที่รับน้ำหนักได้ สุงกว่าขนาด ของ ตัว ลิเนียร์
- เลือกใช้ โปรไฟล์ ร่อง8 สาหรับ เป็นโครงสร้าง
- ระบบขับเคลื่อน ที่ นิ่มนวล
- ชุดหมุนมีความแข็งแรงและทนทานสูง
- เป็นชุดประกอบสำเร็จ
- Speed (max.): 10 m/s,
- Repeat accuracy: +/- 0.1 mm,
- Stroke length (max.): 5700 mm,
- Applied load (max.): 1000 N
ตัวขับเคลื่อน รับน้ำหนักได้ดีที่สุดเมื่อเทียบกับทุกตัวขับเคลื่อนของ item.
- เบา เคลื่อนที่ นิ่มนวล เงียบ แม้ขณะ ความเร็วสูง
- ร่างขับเคลื่อนทำด้วยโลหะคุณภาพสูง ที่ประกอบเข้ากับ ไกด์ โปรไฟล์ใด้อย่างลงตัว
- ชุด แคร่สไลด์มีขนาด แตกต่างกัน และสอดรับกับชุดสายพานราวลิ้น
- ชุดขับเคลื่อนภายในช่วยให้การขับเคลื่อน และการทำงานเป็นไปอย่างนิ่มนวล
- เลือกใช้โปรไฟล์ร่อง 8สำหรับ Linear KRF
- Simple adjustment with minimum maintenance requirements, all elements externally accessible
- แกนระยะสำหรับการเคลื่อนที่ ยาวถึง 6000 mm.
- ประกอบเข้ากับมอเตอร์ได้ทุกร่น โดยใช้ชุด Universal coupling ของเรา
Rack drive – ใช้งานสะดวก แข็งแรง ทนทาน
- ตัว rack ประกอบเข้ากับร่องของ โปรไฟล์
- ขับเคลื่อนได้อย่าง สมดุล ในพื้นที่ เล็กๆ
- ประกอบง่ายไม่ต้องการเทคโนโลยีพิเศษ อะไร
- ยึดด้วย น็อต เมื่อ ประกอบหัว และ ท้าย
Rack Drive- มีความแข็งแรงสูงและประกอบง่าย
การประกอบเป็นไปได้อย่างง่ายดาย เพียงแค่ เลื่อนตัว Rack เข้าไปในร่องของโปรไฟล์ แล้วยึด ตัวจบด้วย สกรู ไม่ต้องใช้เครื่องมือเครื่องไม้ พิเศษ เพียงตรวจสอบว่า ตัวRack ประกอบเข้ากับร่อง โปรไฟล์ได้อย่างสมบูรณ์ จะทำให้ใช้งานได้ยาวนาน และการบำรุงรักษา
ตัวRack Drive ถูกออกแบบ ร่วมกับ Linear Slide 8 D14
Rack drive
- สุดยอดสำหรับการเคลื่อนที่แนวตั้ง
- แข็งแรงและแม่นยำ
- ความเร็ว สูงสุด ที่ 3 m/s,
- ความแม่นยำ +/- 0.1 mm,
- ระยะการเคลื่อนที่ สุงสุด 5700 mm,
- รับแรงได้ถึง 1000 N
item Rack Drive สามารถ ใช้ได้กับมอเตอร์ ตามที่ลูกค้าต้องการ เรามี universal coupling ที่ใช้ประกอบ ได้กับ มอเตอร์ทุกชนิด
The Rack 8 coupling Module fits nearly any motor – simply process the housing and coupling to suit your needs. You will, however, need to take care over how far the shaft extends into the coupling half.
โดยการประกอบ Shaft เข้ากับ Shaft clamp profile ที่ เลือกใช้ขนาด โปรโฟล์ได้ตามความต้องการ จนถึง ขนาด 320*160 mm.
Ball Screw Unit – แม่นยำ และ คล่องตัว
Ball Screw Unit KGT เหมาะสำหรับ การเคลื่อนที่ที่ไม่เร็วมาก และระยะการเคลื่อนที่ สั้นๆ แต่ต้องการ ความเที่ยงตรง และแม่นยำสูง ระบบ Ball Screw มีจุดเด่นคือ
- มีความแม่นยำสูง
- ความแข็งแรงสูง
- ใช้ได้กับงาน คอนเวเยอร์ การ เคลื่อนย้าย โต๊ะประกอบงาน และ fixture ทั่วๆไป
- ขับเคลื่อนได้ด้วย มือหมุน AC/DC มอเตอร์ สเตปปิ้งมอเตอร์ หรือระบบ ไฮโดรลิค และ นิวเมติค
- ใช้ร่วมได้กับทุกๆชุดประกอบ
กำหนดระยะ วิ่งได้ หลากหลาย โดยระยะ พิท ของ สกรู ตั้งแต่ 5 mm หรือ 20 mm. แล้วแต่เลือกใช้ ตัวแกนวิ่ง จะประกอบเข้ากับ ชุด แบริ่งที่ใช้เคลื่อนที่ และประกอบเข้าชุดกับ ตัวโปรไฟล์ และหล่อลื่นด้วย น้ำยาหล่อลื่น
- เติมน้ำยาหล่อลื่นทุกๆ 400-500 ชม.
- ความเร็ว สูงสุด ที่ 1 m/s,
- ความแม่นยำ ที่ +/- 0.05 mm,
- ความยามระยะเคลื่อนที่ 2762 mm,
- รับน้ำหนักได้สูงถึง 2000 N
Chain drive – แข็งแรง และใช้งานได้หลากหลาย
Chain drive เป็นระบบที่ มีความยืดหยุ่นสูง ความแข็งแรงของ โซ่ ทำงานได้อย่างดีเยี่ยม แม้ในสภาพการทำงานที่ยุ่งยาก ตัวโซ่จะวิ่งอยู่ในร่องโปรไฟล์ ทำให้ แรงที่ใช้เคลื่อนที่ มีความปลอดภัย และความเสถียรข่อนข้างสูง
สามารถเลือกใช้ ระบบ chain driveได้ หลายแบบ
- แบบสายพานลำเลียง ส่ง ชิ้นงานจากจุดถึงจุด
- แกน เคลื่อนที่สำหรับ จับชิ้นงาน
- ป็นตัวขับเคลื่อนของตัว โรลเลอร์
เนื่องจาก ความแข็งแรงและยืดหยุ่น ของตัวโซ่ ขับเคลื่อน ทำไห้ สามารถ ออกแบบระบบ linear ที่มีความสามารถ รับน้ำหนักได้สูง รวมทั้งยังใช้ร่วมได้กับ ตัว Linear แบบต่างๆของ item ได้
Chain drive
- ทนทานต่อทุก สภาพแวดล้อม ของการทำงาน
- ใช้งานได้ยาวนาน
- ความเร็ว สูงสุด 2 m/s,
- ความแม่นยำ +/- 0.5 mm,
- ความยามระยะเคลื่อนที่ 5700 mm,
- รับน้ำหนัก สูงสุด 1400 N
